GPU 1103

HEIDEN

Produktnummer: GPU 1103

Datenblatt

Produktinformationen "GPU 1103"

Ground Power Unit für Plattformen, netzgebunden, 28V 300A, 800A < 1s

Zum Anlassen von Hubschrauber und Flugzeugen mit 28 VDC Bordnetzen
Stationär (kundenspezifisch)
1-phasiges AC-Netz: 230 VAC +/-10%, 47...63 Hz
3-phasiges AC-Netz: 400 VAC +/-10%, , 47...63 Hz, (3Ph, N, PE)
DC-Ausgang: ≤ 29,2 VDC, ≤ 800 A
Anlassstrom bis 800 A für ≤ 1 Sek.
Dauerstrom: 300 A, bis automatische
Abschaltung der GPU bei 45 % Restkapazität der Batterie (zum Schutz der Batterie)
Betriebsbereich: ≤ 0 ...+45 °C,
Batterie-Heizung
Optionale Blinkleuchte an Plattform
Gehäuse aus rostfreiem V2A-Stahl mit
Pulverbeschichtung
Farbe: kundenspezifisch | RAL XXXX
Maße B x H x T: kundenspezifisch
Gewicht: XXX kg
Schutzart: IPXX

Stationäre Stromversorgung

Diese Geräte dienen zur stationären Versorgung von Verbrauchern mit 28 VDC Versorgungsspannungen, wie z.B. Flurförderzeuge, militärische Geräte, KfZ, mobile und stationäre Motoren, Hubschraubern und Flugzeugen, und andere Verbraucher mit hohem Strombedarf.

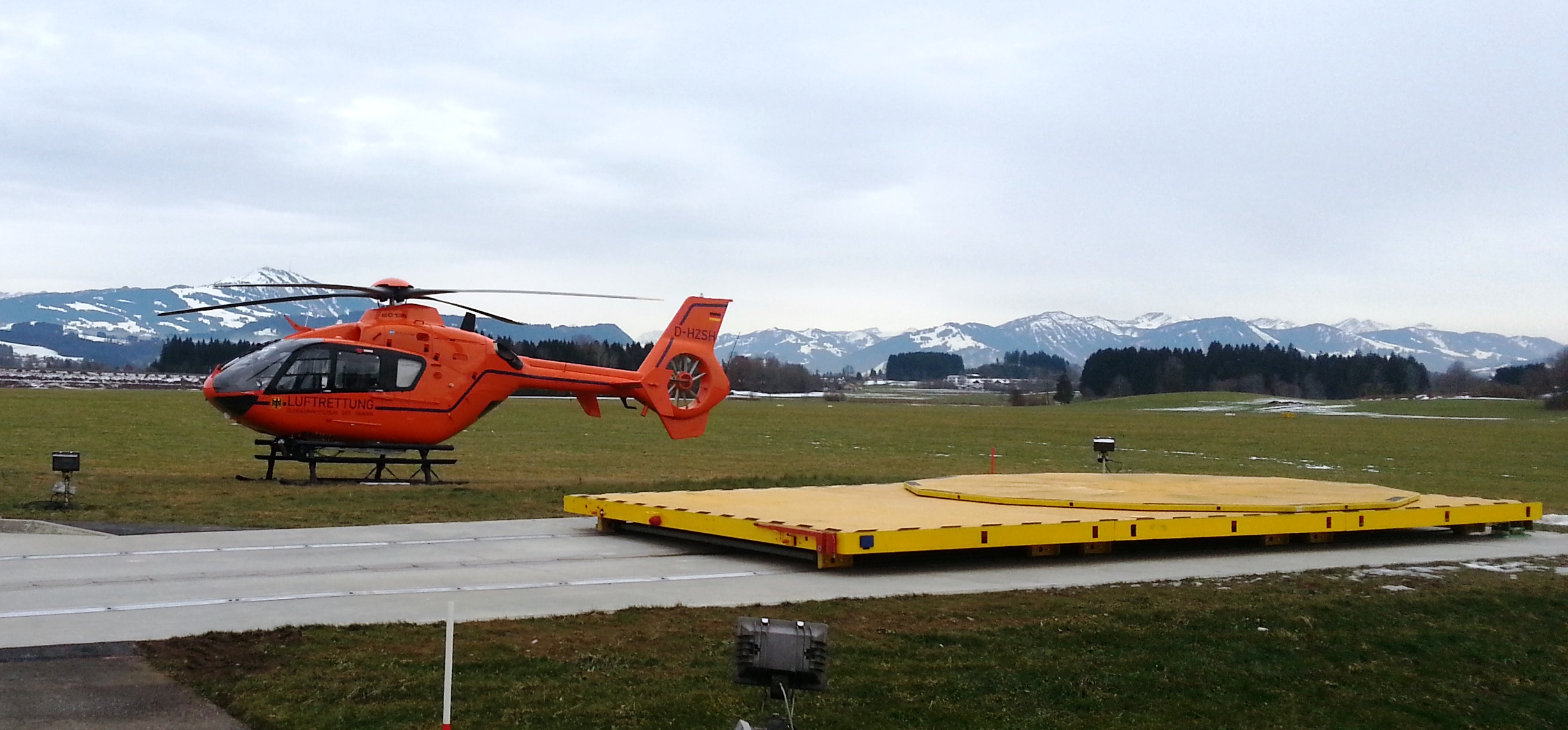

Installation an oder in den Landungs-/ Transportplattformen

Hubschrauberplattformen sind ein Stützpunk für die Rettungseinsätze bei Start und Landung. Diese Plattformen werden ausgeführt, stationär oder mobil, für den Hubschrauber Start. Die kundenspezifische Serie 1103 kann an diese Plattformen angeschlossen, oder auch in die spezielle Konstruktion in der Plattform integriert werden.

Anlassen und Versorgen von Hubschraubern und Flugzeugen mit 28 VDC Bordnetzen

Diese Netzgeräte (MOBILE AVIATION GROUNDPOWER UNIT) liefern Energie zum Anlassen von Hubschraubern und Flugzeugen und um während der Wartung den Bordakkumulator zu schonen.

Interner Energiespeicher

Die zum Starten bzw. zur Versorgung benötigte Energie wird aus neuartigen, internen Lithium Iron Phosphate Hochleistungsbatterien mit 100 Ah entnommen, welche mit dem integrierten Ladegerät geladen werden.

Kontinuierliche Stromversorgung mit hohem Dauerstrom

Für Service- oder Wartungszwecke wird eine kontinuierliche Stromversorgung benötigt. Soll die dazu benötigte Energie nicht oder nur teilweise aus den Batterien entnommen werden, so liefert das eingebaute Ladegerät bis zu 120 A. Wird kontinuierlich mehr als dieser Ladestrom benötigt, wird der Energiespeicher mit der Differenz aus Entlade- und Ladestrom entladen. Wird kontinuierlich weniger Strom entnommen, wird der Energiespeicher gleichzeitig geladen.
